Direct injection combustion chamber, easy to start, low oil consumption and economical to use.
Easy to install and layout, light weight and compact structure.
Strong power , low vibration , low steady state speed governing rate.
Spare parts have good versatility.
Power interface conforms to the SAE standard, good market interchangeability and versatility.
Optional electronic governor, which make the engine speed more stable and steady state speed governing rate can be guaranteed within 1%.
Optional installation of radiator ,air filter ,silencer and other components.
Product introduction
Product features
Main parameter
MODEL 型號
4102D
BORE*STROKE(MM)缸徑×行程
102×118
TOTAL DISPLACEMENT(L)排量
3.857
RATED POWER(KW)常用功率
30
36
STANDBY POWER(KW)備用功率
33
39.6
REATED SPEED(R/MIN)標定轉速
1500
1800
REATED POWER FOR GENERATOR SETS (KVA)機組常用輸出功率
STANDBY POWER FOR GENERATOR SETS(KVA)機組備用輸出功率
REATED POWER FOR GENERATOR SETS(KW)機組常用輸出功率
24
28.8
STANDBY POWER FOR GENERATOR SETS(KW)機組備用輸出功率
26.4
31.7
STEADY STATE SPEED GOVERNING RATE %穩定調速率
≤5
MAX SPEED ON NO LOAD(R/MIN) 最高空載穩定轉速
1575
MIN SPEED ON NO LOAD(R/MIN) 最低空載穩定轉速
800
SPECIFIC FUEL CONSUMPTION RATE AT MAX. SPEED (G/KW·H) 標定工況燃油消耗率
≤245(250)
NET WEIGHT (KG)凈重(KG)
320
DIMENSION(L*W*H) 最大外形尺寸(長×寬×高 MM)
945×636×747(不包括空濾、水箱) (WITHOUT AIR FILTER AND RADIATOR )
ROTATION (VIEWED FROM FLYWHEEL)旋 轉方向(面對飛輪端)
逆時針 COUNTER CLOCKWISE
FLYWHEEL HOUSE SIZING 飛輪殼規格
SAE3#
FLYWHEEL SIZING 飛輪規格
SAE10′′ SAE11.5′′
NUMBER OF TEETH OF THE FLYWHEEL
飛輪齒圈數
126
VALVE LAYOUT 氣門布置
TYPE OF THE VALVE 氣門類型
OVERHEAD 頂置式
VALVES PER CYLINDER 每缸氣門數
ONE INLET AND ONE EXHAUST VALVE
一進氣門和一排氣門
VALVE CLEARANCE 氣門間隙
INLET VALVE 進氣門
0.35~0.40mm
EXHAUST VALVE 排氣門
0.40~0.45mm
FUEL CONSUMPTION (KG/H)燃油消耗(KG/H)
SPEED 轉速
POWER 功率
RATED 常用
STANDBY 備用
100% FULL LOAD100%負荷
7.37
7.67
75% LOAD 75%負荷
6.19
6.79
50% LOAD 50%負荷
3.09
3.79
25%LOAD 25%負荷
2.67
3.27
FUEL SYSTEM 燃油系統
噴油形式 INJECTION TYPE
DIRECT INJECTION 直噴式
調速器 SPEED REGULATOR
MECHANICAL TYPE 機械式
輸油泵 FUEL INJECTION PUMP
噴油器噴孔直徑 INJECTOR DIAMETER
0.25mm
噴油器開啟壓力 INJECTOR OPENING PRESSURE
22±0.5MPa
柴濾 FUEL FITLER
SINGLE POLE ,PAPER TYPE 紙質單級
燃料 FUEL
DIESEL 柴油
LUBRICATION SYSTEM 潤滑系統
LUBRICATION TYPE 潤滑方式
FORCED LUBRICATION AND SPLASH LUBRICATION 強制潤滑及飛濺潤滑
LUBE OIL GRADE 潤滑油等級
CD-40
LUBE OIL VOLUME 潤滑油容量
11L
MAX ALLOWABLE OIL TEMPEARTURE
允許最高機油溫度
115°C
OIL PRESSURE 機油壓力
MAX 最高
650kpa
MIN 最低
100kpa
COOLING SYSTEM 冷卻系統
COOLING METHOD 冷卻方式
FORCED WATER CIRCULATION
強制水循環
WATER PUMP FLOW 水泵流量
80L/MIN(3000RPM WATER PUMP FLOW
HEIGHT 5M)水泵揚程 5M
MOTOR WATER VOLUME 發動機水容量
6.55
MAX WATER TEMPERATURE 最大水溫
95°C
RADIATOR VOLUME 水箱容量
3.5L
OPENING TEMPERATURE /FULL OPEN TEMPERATURE OF THERMOTAT 節溫器開啟溫度/全開溫度
70°C/82°C
FAN DIAMETER(MM)排風風扇直徑(MM)
φ450
ELECTRICAL SYSTEM 電氣系統
ALTERNATOR 發電機規格
14V×500W
VOLTAGE STABLILIZER 穩壓器
BUILT-IN VOLTAGE STABILIZER 內置 穩壓器
MOTOR 啟動電機
12V×3.7kW
BATTERY VOLTAGE 電池電壓
12V
BATTERY VOLUMNE 電池容量
≥100AH (RECOMMENDED )推薦≥100AH
INTAKE AND EXHAUST SYSTEM 進排氣系統
AIR FLOW KG/H 進氣流量
83
EXHAUST FLOW KG/H 排氣流量
87
MAX PERMISSIBLE RESTRICTIONS OF EXHAUST SYSTEM KPA 最大排氣背壓
≤10
SPEED SENSOR 轉速傳感器
SPEED SENSOR INTERFACE 轉速傳感器接口
M18X1.5
DISTANCE BETWEEN THE MOUNTING SURFACE OF THE SPEED SENSOR AND THE TOP OF THE FLYWHEEL GEAR RING 轉速傳感器安裝面至齒圈頂距離
24mm
Service Hotline
400-1885666
TEL: +86-550-5038198
FAX: +86-550-5015888
EMAIL: gujun@quanchai.com.cn
POST CODE: 239500
ADD: NO.788, WUJINGZI ROAD,QUANJIAO COUNTY,ANHUI PROVINCE,P.R.CHINA
Focus on WeChat

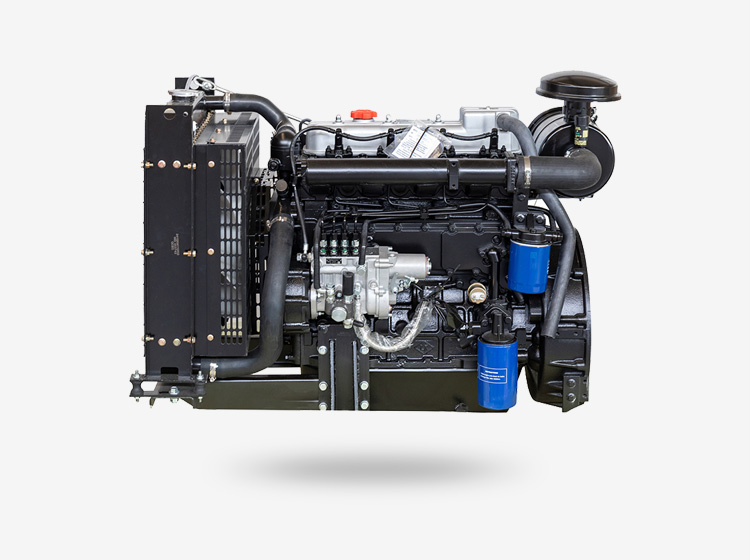

Overall view
